Bevision M1 矽晶片表面潔淨度分析儀 Silicon Substrate Surface Cleanliness Analyzer
Bevision M1 矽晶片表面潔淨度分析儀為矽基材表面潔淨度的偵測提供了強而有力的解決方法。
矽晶片表面清潔度的重要性
在半導體工業中,矽晶片的表面潔淨度至關重要。作為積體電路製造的基礎,矽晶片表面即使是微小的污染物,都會對後續製程產生嚴重影響。完美的表面可以確保薄膜沉積、微影等關鍵製程的順利進行,提高元件的性能與良率。例如,如果表面有顆粒狀污染物,則可能導致電路短路或斷路;有機污染物可能會影響薄膜的附著力。因此,徹底檢測矽晶片的表面潔淨度是確保半導體產品品質的關鍵環節。
Bevision M1優勢
BeVision M1是採用顯微影像分析的方式,為矽晶片表面潔淨度的偵測,節省了偵測時間和人工成本。BeVision M1配備金相顯微鏡和高速CMOS攝影機,可精確放大和觀察矽晶圓表面。 BeVision M1 可自動掃描矽晶片表面,並根據大小和形狀識別和分類缺陷和雜質。同時可將拍攝到的局部影像無縫拼接成全視角影像,讓使用者清晰直觀地觀察整個樣品表面的表面狀況。為避免掃描過程中出現失焦現象,智慧自動調焦功能可即時評估影像的解晰度,當解晰度未達標準時,自動調整焦距,有助於發現可能被忽視的微小缺陷(小至0.3μm)和污染區域,為準確評估矽晶片表面潔淨度提供有力的保證。
Bevision M1強大軟體功能
全自動掃描

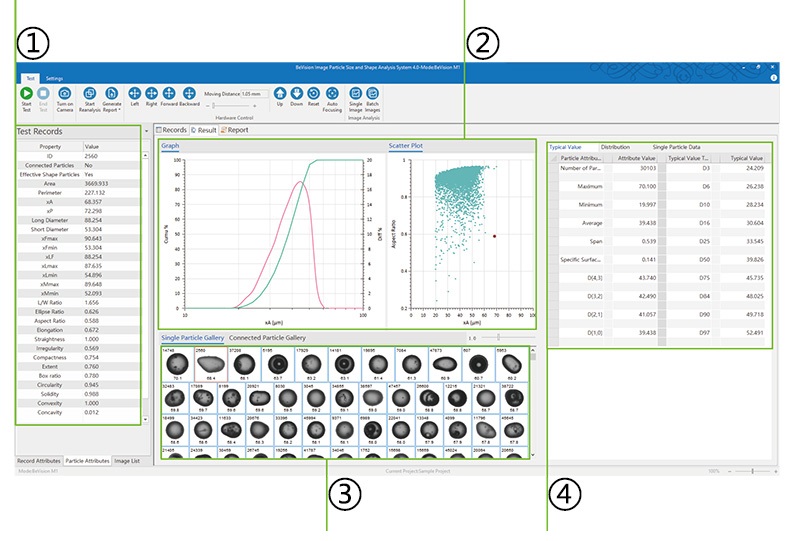

為確保結果可重複,BeVision 軟體可依照儲存的標準作業程序 (SOP) 自動進行測量,包含以下功能(請參閱圖1)。
1.顆粒細節
對於形狀不規則的顆粒,很難用單一維度描述其大小。通過掃描每個顆粒投影的 180 多個不同方向,BeVision 軟體能夠精確分析顆粒,並以34種不同的參數呈現顆粒大小和形狀。尺寸和形狀參數符合 ISO 9276 - 6規範。
2.總體分佈
分佈曲線和圖表顯示顆粒大小和形狀分佈,散射模式顯示兩種不同顆粒大小和形狀參數之間的關係。所有圖表、曲線和表格都是可定制的。
3.顆粒定位
BeVision 軟體提供單個顆粒圖庫,可以直接定位具有特定外觀的顆粒。此外,BeVision 軟體還允許使用者使用可自訂篩檢程式查找具有特定特徵的顆粒。
4.分佈總結
BeVision 軟體提供統計資料和典型值來描述顆粒大小和形狀分佈,例如 D[1,0]、跨度值和 D90。典型值圖表可自訂。
圖1. BeVision 軟體介面
晶片潔淨度檢測案例分析
A.全景掃描

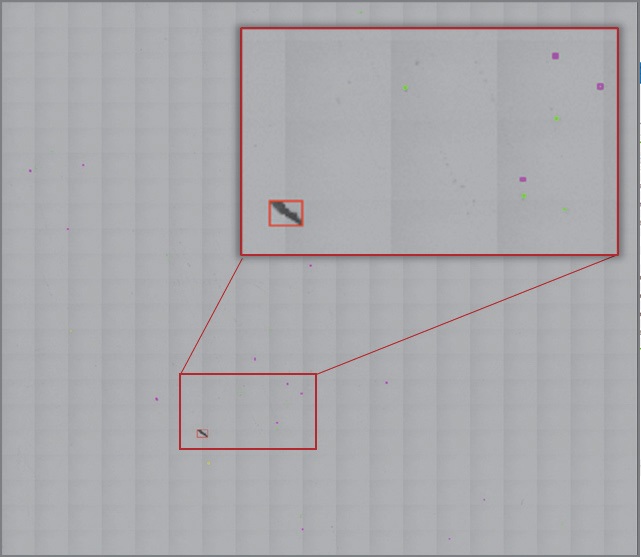

透過全景分析模式自動掃描矽晶片。影像精確的拼接成全景圖,其中邊緣粒子在像素層級進行拼接,確保沒有粒子扭曲或遺失。圖2 顯示晶片表面的全景影像。
圖2. 晶圓表面全景影像

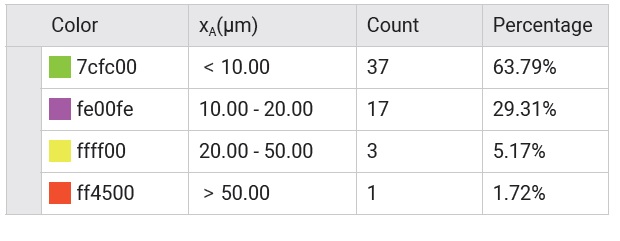

全景影像上的顆粒可根據多達 34 種尺寸和形狀特徵(例如面積等效直徑 (xA)、費雷特直徑(Feret diameter,)、長寬比、真圓度等)進行分類與識別,顏色各異。表 1 顯示了矽晶圓表面的顆粒數量和每種區間尺寸的雜質百分比。此晶圓上有 1 個雜質大於 50 μm,標記為紅色;3 個雜質在 20~50 μm 之間,標記為黃色;17 個雜質在 10~20 μm 之間,標記為紫色;37 個雜質小於 10 μm,標記為綠色。
表1. 矽晶片表面的顆粒數量和每種區間尺寸的雜質百分比

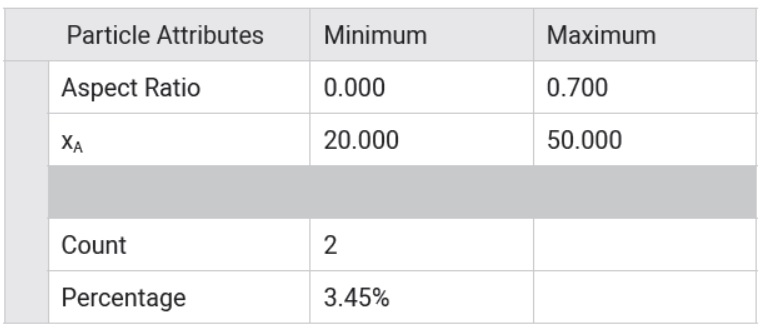

一般情況下,小於50μm的缺陷顆粒是肉眼無法看見的。在基底上生長的薄膜厚度通常為微米級甚至奈米級,微米級的雜質或缺陷會降低薄膜的品質和性能。除了粒子分類之外,它還能透過疊加多個尺寸和形狀參數來搜尋粒子。表2顯示基片表面存在2個雜質或缺陷,尺寸為20~50μm,長寬比為0~0.7。
表2. 基片表面雜質缺陷數據

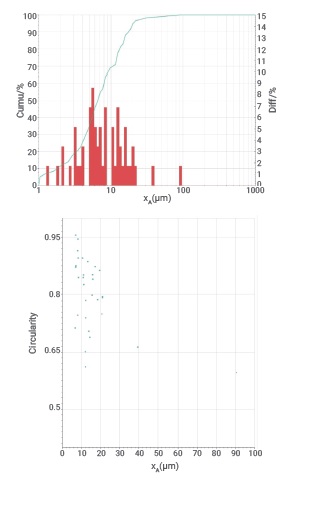

圖3顯示了尺寸分佈和形狀資訊。最小的雜質接近1μm,最大的雜質接近100μm。利用形狀訊息,使用者可以分析 缺陷或雜質的類型,例如纖維、點、 刮痕等。
圖3. 尺寸分佈和形狀資訊
B.局部重新掃描

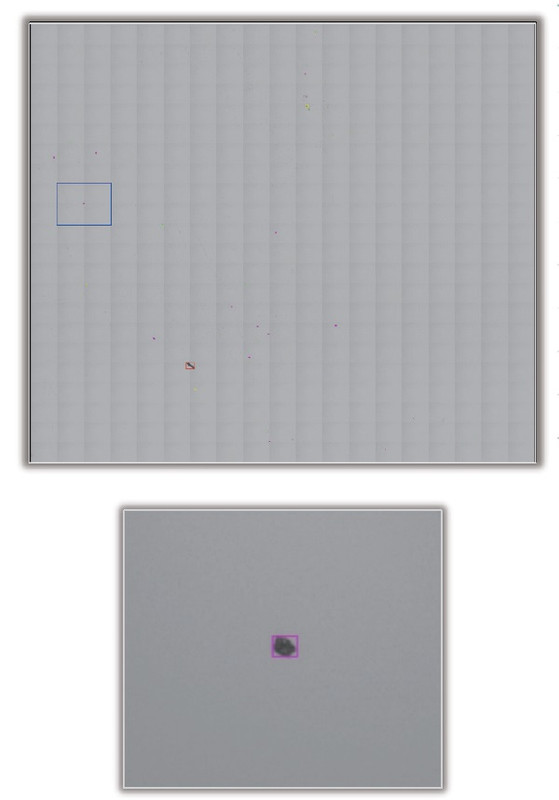

在全視角掃描得到基片表面的雜質分佈情況後,為了進一步檢查和分析其中的一個或多個雜質顆粒,透過直接選擇全景圖上的較小區域進行放大倍率更高的局部重掃描,如圖4(上)所示。透過放大的重新掃描,框起來的小點被放大了,如圖 4(下)所示。表 3 顯示了重新掃描的顆粒尺寸和形狀結果。
圖4. 放大前後局部重新掃描
表 3 重新掃描的顆粒尺寸和形狀結果
訂購資訊
Bevision M1 矽晶片表面潔淨度分析儀
[測試原理]: | 靜態顯微影像自動掃描分析 |
[分析參數]: | 顆粒尺寸、形狀、大小形狀分佈、顆粒數、清潔度 |
[測試範圍]: | 0.3-10000μm |
[掃描區域]: | 55 x 55mm (最大) |
[分析時間]: | 3~10分鐘 |
[分析功能]: | 掃描模式、全景模式、單一影像分析、大量影像分析 |
[光學鏡頭]: | 4 ×, 5 × BD, 10 × BD, 10 x 20 × (含 40 × 數位放大倍率) |
[CCD]: | CMOS,12Mpix,最高倍率 FP120 |
